產品名稱：HTA3612 免電感濾波2×15W AB/D類音頻功放
型號： HTA3612
產片介紹：HTA3612是一款高效AB D類音頻功率放大器。D類模式，12V供電、THD+N=10%條件下，能夠持續提供2×16 8W 4Ω功率輸出。 HTA3612具有先進的擴頻功能來抑制EMI，Class D時使用價格低廉且小體積鐵氧體磁珠可滿足EMC要求。
產片介紹：HTA3612是一款高效AB D類音頻功率放大器。D類模式，12V供電、THD+N=10%條件下，能夠持續提供2×16 8W 4Ω功率輸出。 HTA3612具有先進的擴頻功能來抑制EMI，Class D時使用價格低廉且小體積鐵氧體磁珠可滿足EMC要求。
┄┄┄詳細介紹┄┄┄
■ 概述
HTA3612是一款高效AB/D類音頻功率放大器。D類模式，12V供電、THD+N=10%條件下，能夠持續提供2x16.8W/4Ω功率輸出。
HTA3612具有先進的擴頻功能來抑制EMIClass D時使用價格低廉且小體積鐵氧體磁珠可滿足EMC要求。
此外，HTA3612內置關斷功能使待機電流最小化，還集成了短路保護、熱保護和電源欠壓異常保護等功能。
HTA3612具有防削頂失真(ACF)輸出控制功能，可檢測并抑制由于輸入音樂、語音信號幅度過大所引起的輸出信號削頂失真(破音)，也能自適應地防止在電源電壓下降所造成的輸出削頂，顯著提高音質，創造非常舒適的聽音享受，并保護揚聲器免受過載損壞。
此外，HTA3612內置關斷功能使待機電流最小化，還集成了短路保護、熱保護和電源欠壓異常保護等功能。
HTA3612具有防削頂失真(ACF)輸出控制功能，可檢測并抑制由于輸入音樂、語音信號幅度過大所引起的輸出信號削頂失真(破音)，也能自適應地防止在電源電壓下降所造成的輸出削頂，顯著提高音質，創造非常舒適的聽音享受，并保護揚聲器免受過載損壞。
■ 特點
?輸出功率
2×16.8W (VDD=12V, RL=4?, THD+N=10%, Class D)
?單電源系統，3V-12.6V寬電壓輸入范圍
?低靜態電流: 10mA (VDD = 12V, 帶LC 和負載, Class D)
?ACF防破音功能可選
?D類或AB類可選
?模擬差分/單端輸入
?保護功能：過流/過熱/欠壓異常保護功能
?無鉛無鹵封裝，ETSSOP20
■ 應用
?條形音箱 ?無線智能音箱
?便攜式音箱 ?消費類音頻應用
?拉桿音箱 ?LCD電視/監視器

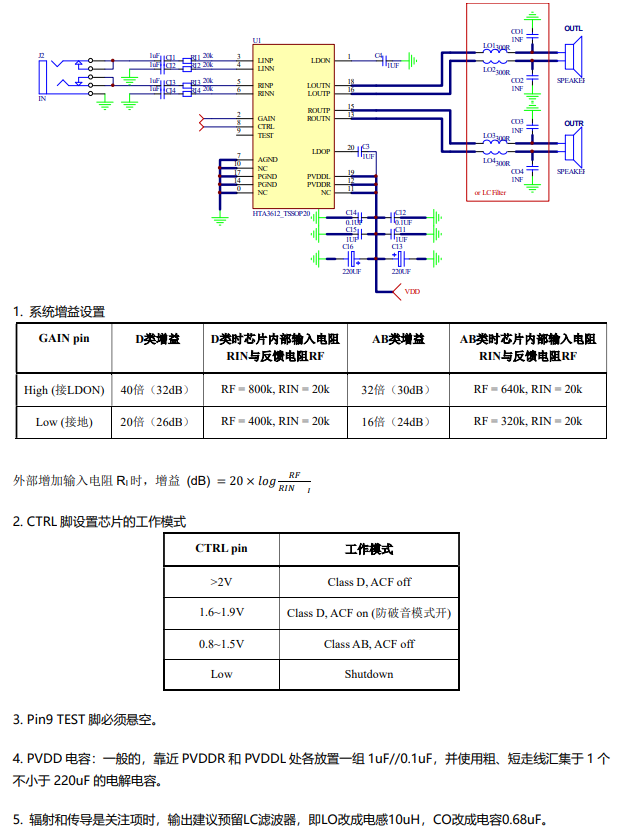

■ 典型應用圖
